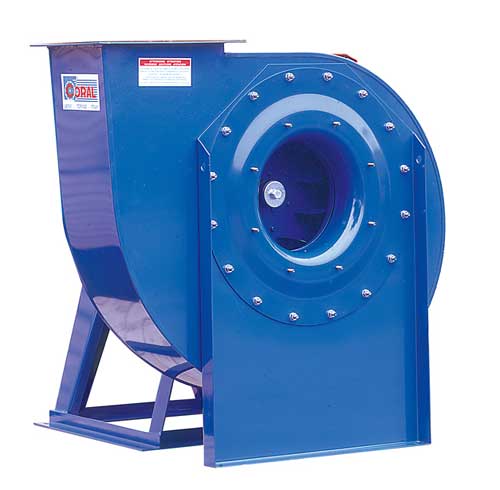

PRA Ventilateur industriel – Débits petits/moyens – Pression élevée

Domaine de travail  :

Débits petits-moyens-élevés. Moyennes pressions.

Type d’ailette :

Courbée, inversée (négative), voir page 2.2.

Applications :

Pour transport pneumatique, fumées, poussières fines. Convient au transport de matières solides en mélange dans l’air, copeaux et sciure avec ventilateur non traversé.

Configurations de constructions standard :

Ex.1- Ex.4- Ex.5- Ex.8- Ex.9- Ex.12, voir pages 2.5 – 2.6.

Températures du fluide  standard :

-10÷+60°C. Pour d’autres températures voir pages 1.12-1.15.

Type de fabrication :

Ventilateur  en  tôle  de  Fe360,  turbine  en  Fe360  équilibrée  statiquement  et dynamiquement. Pour d’autres matériaux, voir pages 1.12-1.15.

Données de fonctionnement :

Conditions de l’air à l’aspiration T=20°C, 0 m asl et ρ=1.205 kg/m3

Niveau sonore :

Exprimé en puissance sonore LwA [dB(A)], relevé à l’air libre avec un ventilateur canalisé

Orientations :

8  RD  (rotation  dans  le  sens  des  aiguilles  d’une  montre  côté  transmission)  et  8  LG. Ventilateur  en  version  boulonnée  orientable  pour  les  tailles  250-400, orientation fixe pour les tailles 450-1250.
